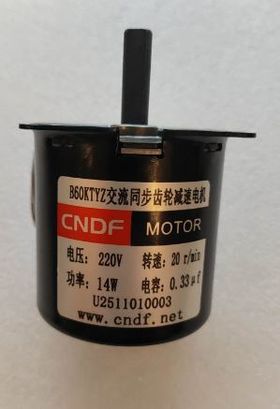

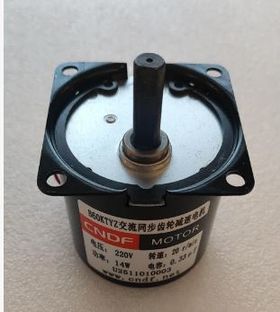

Промышленный синхронный мотор-редуктор CNDF B60KTYZ 220V — это компактное однофазное решение для приложений, где требуются низкие обороты и высокий крутящий момент. Модель объединяет надежный AC-двигатель с цилиндрическим редуктором в едином корпусе (встраиваемый монтаж, тип B14). Выходной вал диаметром 8 мм и длиной 25 мм выполнен из нержавеющей стали, что гарантирует устойчивость к коррозии и износу.
Ключевые технические характеристики:
| Параметр | Значение |
|---|---|
| Модель | B60KTYZ |
| Тип двигателя | Однофазный синхронный AC, реверсивный |
| Номинальное напряжение | 220V AC (50/60 Гц) |
| Номинальная мощность | 14 Вт |
| Рабочий ток | 0.11–0.4 A (зависит от нагрузки и скорости) |
| Диаметр выходного вала | 8 мм |
| Длина выходного вала | 25 мм |
| Тип вала | Круглый (возможны исполнения с эксцентриком или лыской для фиксации) |
Таблица соответствия скоростей, крутящего момента и конденсатора Для модели B60KTYZ доступен широкий диапазон выходных скоростей. Выбор скорости определяется набором шестерен редуктора и не требует изменения обмотки двигателя. Для каждой скорости рекомендуется свой пусковой конденсатор, обеспечивающий стабильный пуск и синхронизацию.
| Скорость, об/мин (50 Гц) | Крутящий момент (S1), Н·см (кгс·см) | Рекомендуемый конденсатор, мкФ | Применение |
|---|---|---|---|
| 2.5 | 500 (≈51) | 0.33–0.47 | Точные поворотные механизмы, инкубаторы |
| 5 | 250 (≈25.5) | 0.33–0.47 | Медленные конвейеры, рекламные вращающиеся конструкции |
| 10 | 160 (≈16.3) | 0.33–0.47 | Ламинаторы, малые транспортёры |
| 15 | 120 (≈12.2) | 0.33–0.47 | Приводы створок, вентиляционные заслонки |
| 20 | 90 (≈9.2) | 0.33–0.47 | Миксеры, лабораторные мешалки |
| 25 | 65 (≈6.6) | 0.33–0.47 | Системы полива, дозаторы |
| 30 | 55 (≈5.6) | 0.33–0.47 | Поворотные платформы, стенды |
| 40 | 45 (≈4.6) | 0.33–0.47 | Малая бытовая техника |
| 50 | 30 (≈3.1) | 0.33–0.47 | Вентиляторы, насосы охлаждения |
| 110 | 25 (≈2.5) | 0.33–0.47 | Высокоскоростные миксеры, тестеры |
Примечание:
- Крутящий момент указан для режима S1 (длительная работа). Для кратковременного режима S2 (до 15 минут) момент может быть выше на 20–30%.
- Номинальный крутящий момент для версии 110 об/мин составляет 5 кгс·см, а блокировочный — до 16 кгс·см.
- Конденсатор должен быть рассчитан на напряжение не менее 400V AC.
Особенности конструкции:
- Высокоэффективный синхронный двигатель с постоянными магнитами обеспечивает постоянство скорости независимо от нагрузки в пределах номинального момента и строгую синхронизацию с частотой сети.
- Встроенный многоступенчатый редуктор со стальными шестернями (в отличие от пластиковых у дешёвых аналогов) гарантирует высокую нагрузочную способность и ресурс.
- Реверсивность: изменение направления вращения достигается простым переключением двух фаз питающего напряжения (без изменения конструкции).
- Низкий уровень шума — за счёт точной балансировки ротора и использования шумопоглощающих прокладок между редуктором и двигателем.
- Пусковая способность: гарантированный пуск при напряжении не ниже 85% от номинала (≈187V).
Области применения: Благодаря широкому выбору скоростей и высокому моменту при малых оборотах, мотор-редуктор B60KTYZ применяется в различных отраслях промышленности и бытовой техники:
- Оборудование для ЧПУ и автоматизация: приводы вспомогательных осей, устройства подачи материала, поворотные столы.
- Системы вентиляции и кондиционирования: приводы воздушных заслонок, клапанов смесителей.
- Медицинская техника: лабораторные шейкеры, дозаторы, анализаторы.
- Полиграфическое и упаковочное оборудование: ламинаторы, протяжные механизмы, устройства фальцовки.
- Сельскохозяйственная техника: системы кормления, вентиляции птичников, приводы опрыскивателей.
- Бытовая техника: инкубаторы, грили-вертела, кофемашины, роботы-пылесосы.
- Нефтегазовое и химическое оборудование: управление шаровыми кранами, задвижками (совместно с концевыми выключателями).
Преимущества выбора CNDF B60KTYZ:
- Высокая надежность — цельнометаллический редуктор и медная обмотка гарантируют длительный срок службы.
- Гибкость настройки — возможность выбора любой из 11 скоростей вращения для точного соответствия технологической задаче.
- Простота управления — реверсивность без дополнительных драйверов (подключение через двухполюсный переключатель).
- Энергоэффективность — потребляемая мощность всего 14 Вт при высоком КПД для данного класса устройств.
- Компактность — малые габариты (≈ 60x60x80 мм) и вес до 0.7 кг упрощают встраивание в готовое оборудование.
- Стабильность скорости — синхронный режим исключает проскальзывание даже при переменной нагрузке.
