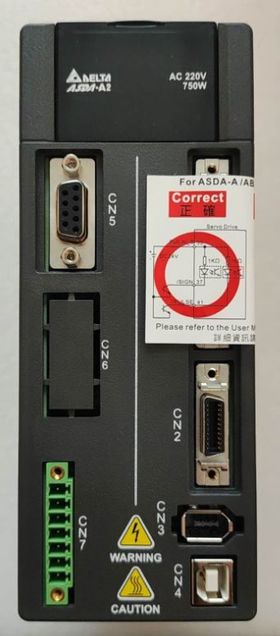

Сервопривод (сервоусилитель) Delta Electronics ASD-A2-0721-U — это высокопроизводительное устройство управления мощностью 0.75 кВт из флагманской серии ASDA-A2, предназначенное для управления синхронными серводвигателями переменного тока с постоянными магнитами.
Основой превосходной точности модели служит возможность работы с энкодерами разрешением 20–24 бит——обеспечивая разрешение более 1 миллиона импульсов на оборот при работе с абсолютными энкодерами и до 24 бит для инкрементальной обратной связи. Это гарантирует исключительно высокую точность позиционирования даже на сверхнизких скоростях.
Привод поддерживает универсальное питание от однофазной или трёхфазной сети переменного тока (200–230 В) и способен выдавать номинальный ток 5.1 А (пиковый до 15.3 А), что позволяет сервосистеме кратковременно развивать усилия значительно выше номинальных.
Благодаря внедрению полосы пропускания скорости до 3.1 кГц и современных алгоритмов Field Oriented Control (FOC), привод ASD-A2-0721-U обеспечивает сверхбыстрый отклик на управляющие сигналы и плавную работу на низких скоростях с соотношением регулирования до 1:5000.
Расширенные возможности управления делают модель исключительно гибкой. Привод поддерживает высокоскоростные протоколы связи CANopen, DMCNET и встроенный Modbus (RTU) через интерфейс RS-485. Встроенный USB-порт служит для быстрой настройки и диагностики через специализированное ПО. Технология E-CAM (электронный кулачок), режим PR (внутреннее управление перемещением) и полные возможности встроенного "софт-ПЛК" позволяют выполнять даже самые сложные траектории движения, не прибегая к внешнему контроллеру——достаточно подать команду по дискретным входам.
Конструктивные особенности и преимущества:
- Адаптивность: Монтаж на DIN-рейку или на плоскую панель, компактные размеры (180×190×105 мм, вес до 2.8 кг для полноразмерной версии).
- Надёжность: Встроенный тормозной модуль (dynamic brake chopper), защита Safe Torque Off (STO)——отключает питание двигателя по команде системы безопасности.
- Энергоэффективность: Возможность подключения нескольких приводов к общей шине постоянного тока (DC bus sharing)——энергия, генерируемая при торможении одного привода, потребляется другим, экономя электроэнергию и снижая тепловыделение.
- Удобство настройки: Функция автотюнинга с расширенными режекторными фильтрами для подавления механического резонанса, встроенный осциллограф и анализатор ЛЧХ для быстрой подстройки контуров без внешних приборов.
- Термозащита: Естественная конвекция с вентилятором (принудительное воздушное охлаждение классифицируется как "естественное") и степень защиты IP20, гарантирующие стабильность в широком диапазоне рабочих температур 0…+55°C.
Технические характеристики:
Применение:
Сервоусилитель Delta ASD-A2-0721-U находит широкое применение в ответственных системах автоматизации, где требуется высокая точность и динамика позиционирования, а именно:
- Станки с ЧПУ (фрезерные, токарные, электроэрозионные) и обрабатывающие центры
- Промышленные и коллаборативные роботы (манипуляторы для сварки, сборки, паллетирования)
- Упаковочное, фасовочное и этикетировочное оборудование
- Печатные машины и устройства для нанесения изображений
- Сборочные линии электроники и средств связи
- Роботизированные портальные системы и склады
- Высокоточные системы синхронизации (летающие пилы, электронные кулачки)
